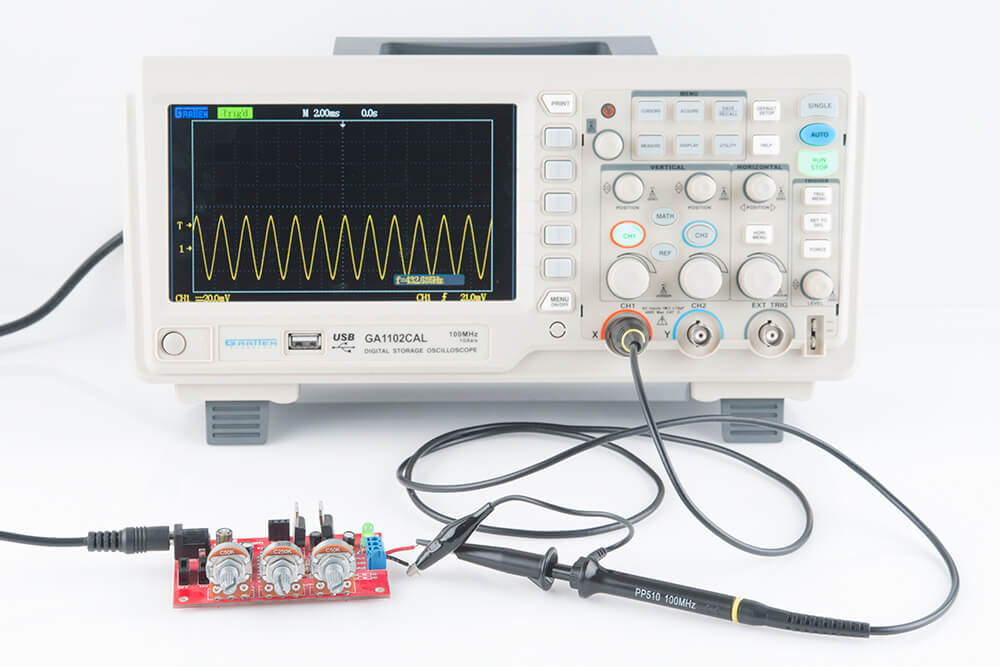

Oscilloscope (osiloskop) merupakan salah satu instrumen ukur paling vital bagi insinyur listrik, teknisi elektronika, dan praktisi laboratorium. Alat ini digunakan untuk memvisualisasikan bentuk gelombang tegangan terhadap waktu, sehingga memungkinkan analisis frekuensi, amplitudo, noise, serta distorsi sinyal secara akurat.

Meskipun terlihat mudah digunakan, pengoperasian osiloskop memerlukan pemahaman mendalam tentang karakter instrumen dan probe. Kesalahan sepele dalam pengaturan atau teknik pengukuran dapat menghasilkan grafik gelombang yang salah (misleading), membakar komponen, atau bahkan merusak osiloskop itu sendiri.

Berikut adalah 5 kesalahan umum saat menggunakan oscilloscope beserta solusi praktis untuk mengatasinya.

1. Mengabaikan Kalibrasi Probe (Probe Compensation)

Salah satu kesalahan paling mendasar tetapi paling sering diabaikan adalah tidak melakukan kompensasi probe sebelum pengukuran dimulai.

Ketika Anda menghubungkan probe 10% ke osiloskop, kapasitansi internal probe harus disesuaikan dengan kapasitansi input osiloskop. Jika tidak disesuaikan, grafik sinyal kotak (square wave) yang ditampilkan akan mengalami distorsi.

• Pengaruh: Gelombang menunjukkan kondisi overcompensated (ujung gelombang terlalu lancip) atau undercompensated (ujung gelombang membulat), yang menghasilkan pembacaan tegangan dan rise-time yang tidak presisi.
• Solusi: Selalu hubungkan probe ke terminal PROBE COMP pada osiloskop sebelum digunakan. Gunakan obeng pemutar kecil (adjustment tool) pada titik kompensasi probe hingga gelombang kotak yang tampil di layar benar-benar rata dan siku pada bagian atasnya.

2. Salah Mengatur Grounding (Short Circuit Risk)

Jepit ground (ground clip) pada probe osiloskop standar terhubung langsung ke earth ground instalasi listrik laboratorium melalui kabel daya osiloskop (kecuali jika menggunakan isolated channel oscilloscope atau differential probe).

Memasang jepit ground pada titik sirkuit yang memiliki potensial tegangan (bukan ground sirkuit) akan menyebabkan korsleting (short circuit).

• Pengaruh: Komponen sirkuit terbakar, sekering osiloskop putus, atau ground lead probe meleleh.
• Solusi:
  • Selalu hubungkan jepit ground ke titik referensi ground nyata pada sirkuit yang diuji.
  • Jika harus mengukur tegangan mengambang (floating measurement), gunakan Differential Probe khusus alih-alih melepaskan pin ground listrik osiloskop (metode floating scope sangat berbahaya bagi keselamatan pengguna).

3. Pemilihan Mode Kopling (AC / DC Coupling) yang Tidak Tepat

Osiloskop memiliki opsi input coupling: DC Coupling, AC Coupling, dan GND. Kesalahan menentukan mode ini sering membuat sinyal terlihat hilang atau tidak lengkap.

• Solusi: Gunakan DC Coupling sebagai standar pengukuran harian Anda. Berpindahlah ke AC Coupling hanya jika Anda ingin mengamati komponen AC kecil (ripple atau noise) yang menumpang di atas tegangan DC tinggi.

4. Pengaturan Attenuation Factor (1x vs 10x) yang Salah

Mayoritas probe memiliki sakelar rasio atenusi 1% dan 10%. Kesalahan terjadi ketika mode sakelar pada physical probe tidak cocok dengan pengaturan perangkat lunak (GUI) pada osiloskop.

• Pengaruh: Pembacaan nilai tegangan di layar menjadi salah secara signifikan (bisa 10% lebih besar atau 10% lebih kecil dari nilai aktualnya).
• Solusi:
  • Selalu sesuaikan menu Channel Attenuation pada osiloskop (misal 10X) agar sama persis dengan posisi sakelar pada probe fisik (10X).
  • Tips Praktis: Gunakan mode 10x Attenuation untuk hampir semua pengukuran harian karena mode ini meningkatkan impedansi input (mengurangi beban sirkuit) serta memiliki bandwidth yang lebih tinggi dibanding mode 1x.

5. Melebihi Bandwidth dan Sampling Rate Ideal

Setiap osiloskop dan probe memiliki batas Bandwidth (dinyatakan dalam MHz/GHz). Mengukur sinyal dengan frekuensi mendekati atau melebihi bandwidth osiloskop akan menghasilkan penurunan amplitudo sinyal (attenuation) secara drastis.

• Pengaruh: Sinyal digital berfrekuensi tinggi tampak seperti sinyal sinus murni karena harmonisa tingginya terpotong (low-pass filter effect).
• Solusi:
  • Aturan 5x (Rule of Five): Pilihlah osiloskop dengan bandwidth minimal 5 kali lebih besar dari frekuensi sinyal tertinggi yang ingin Anda ukur.
  • Untuk sinyal digital/kotak, perhitungkan frekuensi berdasarkan rise time tercepat sinyal, bukan sekadar frekuensi dasarnya:

Kesimpulan

Menghindari kesalahan umum saat menggunakan oscilloscope bukan hanya soal mendapatkan grafik sinyal yang estetis, melainkan menjamin akurasi data pengukuran dan keselamatan perangkat laboratorium. Sebelum memulai analisis sinyal, lakukan pengecekan mandiri singkat: kompensasi probe sudah pas, rasio atenusi cocok, klem ground aman, dan bandwidth mencukupi.
